Koje su najvažnije industrijske i istraživačke namjene 1-etil-3-metilimidazolij bis(fluorosulfonil)imida?

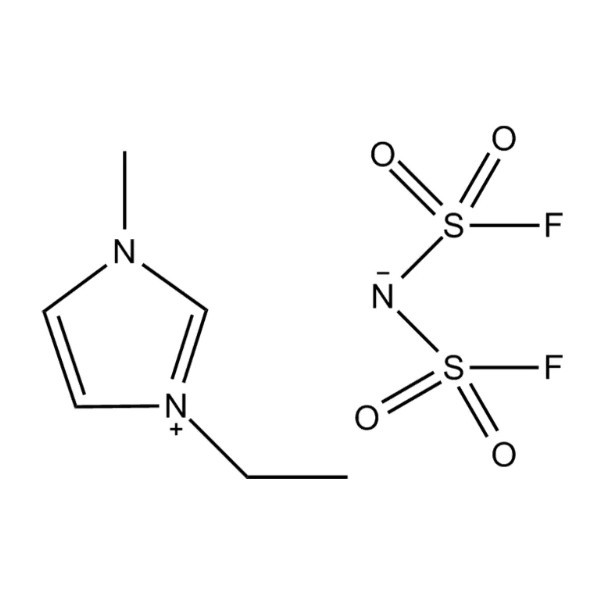

1-etil-3-metilimidazolij bis(fluorosulfonil)imid — obično skraćeno kao [EMIM][FSI] — je ionska tekućina koja je privukla intenzivnu znanstvenu i industrijsku pozornost tijekom posljednja dva desetljeća. Ionske tekućine su soli koje postoje u tekućem obliku na sobnoj temperaturi ili blizu nje, a [EMIM][FSI] se ističe unutar ove široke obitelji zbog izuzetne kombinacije svojstava: vrlo niske viskoznosti, širokog prozora elektrokemijske stabilnosti, visoke ionske vodljivosti, zanemarivog tlaka pare i dobre toplinske stabilnosti. Ove karakteristike čine je jednom od najsvestranijih i najpraktičnije dostupnih ionskih tekućina, s aktivnim primjenama koje obuhvaćaju pohranu energije, elektrokemijsku sintezu, znanost o podmazivanju i istraživanje naprednih materijala.

Osnovna fizikalna i kemijska svojstva koja omogućuju njegovu upotrebu

Razumijevanje zašto se [EMIM][FSI] tako široko primjenjuje zahtijeva jasnu sliku o tome što ga čini fizički i kemijski posebnim. Bis(fluorosulfonil)imid anion — također napisan kao FSI⁻ — je slabo koordinirajući, visoko delokalizirani anion koji samo labavo komunicira s imidazolijevim kationom. Ovo slabo sparivanje iona glavni je uzrok izuzetno niske viskoznosti spoja u usporedbi s mnogim drugim ionskim tekućinama. Na 25°C [EMIM][FSI] ima dinamičku viskoznost od približno 18–22 mPa·s , što je dovoljno nisko da omogući razumnu mobilnost iona bez potrebe za povišenim temperaturama.

Njegova ionska vodljivost na sobnoj temperaturi pada u rasponu od 14–18 mS/cm , među najvećim zabilježenim za bilo koju čistu ionsku tekućinu. To je izravna posljedica niske viskoznosti i velike gustoće naboja FSI⁻ aniona. Elektrokemijski prozor — raspon napona u kojem spoj niti oksidira niti reducira — obuhvaća otprilike 4,5 do 5,5 V, ovisno o materijalu elektrode i uvjetima mjerenja. Ovaj široki prozor je ono što [EMIM][FSI] čini tako atraktivnim kao elektrolitski medij za visokonaponske elektrokemijske primjene. Njegova točka topljenja je znatno ispod 0°C (prijavljene vrijednosti u rasponu su od -18°C do -22°C), što znači da ostaje tekući u većini radnih temperaturnih raspona relevantnih za uređaje u stvarnom svijetu.

Elektrolit u litij-ionskim baterijama i baterijama sljedeće generacije

Komercijalno najznačajnija primjena [EMIM][FSI] je kao komponenta elektrolita u sustavima punjivih baterija. Konvencionalne litij-ionske baterije koriste organske karbonatne elektrolite — etilen karbonat, dimetil karbonat i srodne spojeve — koji su zapaljivi i skloni raspadanju na povišenim temperaturama ili nakon zlouporabe ćelija. Ionske tekućine nude nezapaljivu, toplinski stabilnu alternativu, a [EMIM][FSI] je među najprikladnijim kandidatima jer njegova niska viskoznost omogućuje litijevim ionima da migriraju kroz elektrolit dovoljno brzo za praktične cikluse punjenja i pražnjenja.

U istraživanju litijevih baterija, [EMIM][FSI] se obično koristi kao otapalo domaćin u kojem se litijeva sol — najčešće litijev bis(fluorosulfonil)imid (LiFSI) — otapa u koncentracijama između 0,5 M i 3,2 M. Pri visokim koncentracijama litijeve soli, elektrolit tvori "lokalno koncentrirani" ionski tekući elektrolit s poboljšanom kompatibilnošću s grafitnim anodama, koje bi inače imidazolij kation oljuštio. Studije su pokazale stabilno kruženje grafitnih/LiFePO₄ i grafitnih/NMC punih ćelija pomoću elektrolita na bazi [EMIM][FSI] na temperaturama od -20°C do 60°C, nadmašujući karbonatne elektrolite na oba ekstrema ovog raspona.

Primjena natrij-ionske i kalij-ionske baterije

Osim litija, [EMIM][FSI] se aktivno istražuje kao elektrolitski medij za natrij-ionske i kalijevo-ionske baterije — dvije post-litijeve kemije koje se razvijaju kao jeftinije alternative za stacionarno skladištenje energije. Natrijeve i kalijeve soli FSI⁻ aniona lako se otapaju u [EMIM][FSI], a nastali elektroliti podržavaju reverzibilno nanošenje i skidanje ovih metala u uvjetima koje je teško postići u standardnim otapalima na bazi karbonata ili etera. Nezapaljiva priroda ionskog tekućeg elektrolita posebno je atraktivna za stacionarno skladištenje velikog formata gdje je sigurnost od požara primarno ograničenje dizajna.

Superkondenzator i elektrokemijski kondenzatorski elektroliti

Elektrokemijski dvoslojni kondenzatori (EDLC), koji se obično nazivaju superkondenzatori ili ultrakondenzatori, pohranjuju energiju adsorpcijom iona na površini karbonskih elektroda velike površine. Maksimalna gustoća energije koja se može postići u EDLC mjeri se s kvadratom radnog napona, što znači da se proširenjem prozora napona izravno množi energija pohranjena po jedinici mase. Vodeni elektroliti ograničavaju rad EDLC-a na otprilike 1 V, dok ga organski elektroliti produžuju na oko 2,7 V. [EMIM][FSI], sa svojim elektrokemijskim prozorom koji prelazi 4 V u ćelijama ugljične elektrode, omogućuje EDLC uređajima da rade na 3,5 V ili više , gotovo udvostručujući dostižnu gustoću energije u usporedbi s organskim elektrolitima na bazi acetonitrila.

Niska viskoznost [EMIM][FSI] kritična je u ovom kontekstu jer omogućuje ionima da učinkovito prodru kroz uske pore aktivnog ugljena i materijala karbidne elektrode izvedene iz karbida, čak i na temperaturama nižim od sobne. Istraživačke skupine demonstrirale su EDLC ćelije temeljene na [EMIM][FSI] sa specifičnim energetskim vrijednostima koje premašuju 40 Wh/kg na razini uređaja — referentna vrijednost koja se približava nižem rasponu performansi olovnih baterija uz zadržavanje gustoće snage i prednosti životnog ciklusa karakteristične za pohranu tipa kondenzatora.

Elektrotaloženje metala i poluvodiča

Elektrotaloženje — proces redukcije metalnih iona iz otopine na površinu elektrode kako bi se formirao tanki film ili prevlaka — ozbiljno je ograničeno u vodenim elektrolitima jer voda elektrolizira ispod 1,23 V. Mnogi metali od industrijskog interesa, uključujući aluminij, titan, silicij, germanij i vatrostalne metale kao što su tantal i niobij, uopće se ne mogu elektrolitičiti iz vode jer su njihovi redukcijski potencijali ispod granice razvijanja vodika. [EMIM][FSI] otapa odgovarajuće prekursore soli za nekoliko od ovih elemenata i pruža elektrokemijski prozor potreban za njihovu redukciju bez konkurentskih reakcija razgradnje elektrolita.

Elektrotaloženje aluminija iz elektrolita na bazi [EMIM][FSI] koji sadrže aluminijev klorid (AlCl3) dokazano je na sobnoj temperaturi s dobrom učinkovitošću struje i kontroliranom morfologijom filma. Nataloženi aluminijski premazi pokazuju obećanje za primjene zaštite od korozije tamo gdje se konvencionalna vodena otopina kromata ili nanošenje nikla postupno ukida iz ekoloških razloga. Tanki filmovi silicija i germanija taloženi iz elektrolita na bazi [EMIM][FSI] istraženi su kao anodni materijali za primjenu u baterijama, gdje ruta elektrotaloženja nudi alternativu metodama visokotemperaturnog vakuumskog taloženja.

Sinteza poluvodiča i nanostruktura

Jedinstveno solvatacijsko okruženje [EMIM][FSI] također omogućuje sintezu poluvodičkih nanostruktura — kvantnih točaka, nanožica i tankih filmova — s kontroliranom morfologijom i sastavom. Ionska tekućina istovremeno djeluje kao otapalo, sredstvo za usmjeravanje strukture i elektrokemijski medij, usmjeravajući nukleaciju i rast taloženih materijala kroz svoju organiziranu međufaznu strukturu na površinama elektroda. Složeni poluvodiči kao što su CdTe i Cu₂ZnSnS4 (CZTS), relevantni za proizvodnju solarnih ćelija, taloženi su iz elektrolita na bazi [EMIM][FSI] s kontrolom sastava koja se ne može lako postići u vodenim sustavima.

Upotreba kao otapalo i reakcijski medij u kemijskoj sintezi

Ionske tekućine promovirane su kao "zelene" alternative hlapljivim organskim otapalima u kemijskoj sintezi jer njihov zanemariv tlak pare eliminira emisiju otapala tijekom reakcija. [EMIM][FSI] sudjeluje u ovom prostoru primjene, posebno za reakcije koje imaju koristi od njegovih specifičnih svojstava solvatacije ili gdje njegova elektrokemijska stabilnost dopušta da se koristi kao kombinacija otapala i elektrolita za elektrosintezu.

Organska elektrosinteza — korištenje električne energije umjesto kemijskih oksidansa ili reducenta za pokretanje organskih transformacija — područje je sve većeg industrijskog interesa za proizvodnju farmaceutskih međuproizvoda i finih kemikalija. [EMIM][FSI] funkcionira i kao otapalo i kao pomoćni elektrolit u takvim reakcijama, eliminirajući potrebu za otapanjem zasebne soli u organskom otapalu i pojednostavljujući izolaciju produkta nizvodno. Njegova niska viskoznost u odnosu na druge ionske tekućine poboljšava prijenos mase unutar elektrokemijskog reaktora, povećavajući učinkovitost struje i smanjujući vrijeme reakcije.

U elektrokemijskoj redukciji CO₂ — reakciji od značajnog interesa za pretvaranje uhvaćenog ugljičnog dioksida u korisna goriva ili kemikalije — [EMIM][FSI] identificiran je kao vrlo učinkovit medij. Imidazolijev kation aktivno sudjeluje u stabilizaciji međuproizvoda anionskog radikala CO₂, snižavajući prekomjerni potencijal potreban za redukciju CO₂ i poboljšavajući selektivnost prema produktima ugljičnog monoksida ili formata u usporedbi s vodenim elektrolitima.

Podmazivanje i tribološke primjene

Toplinska stabilnost, neisparljivost i podesivi površinski afinitet [EMIM][FSI] čine ga održivim aditivom za podmazivanje i čistim podmazivom za zahtjevne tribološke primjene. Za razliku od maziva na bazi nafte, ne isparava u uvjetima vakuuma, što ga čini prikladnim za upotrebu u svemirskim mehanizmima, vakuumskim komorama i ležajevima preciznih instrumenata gdje se ispuštanje plinova mora svesti na minimum. Istraživanja [EMIM][FSI] kao maziva na kliznim kontaktima čelik na čelik pokazala su značajna smanjenja koeficijenta trenja i volumena trošenja u usporedbi s nepodmazanim površinama i referentnim mazivima mineralnog ulja.

FSI⁻ anion doprinosi tribološkim performansama stvaranjem zaštitnog tribofilma na metalnim površinama u uvjetima smicanja. Sadržaj fluora u anionu igra ulogu analognu onoj PTFE (politetrafluoroetilen) čestica u konvencionalnim formulacijama maziva, osiguravajući površinsku kemiju niske energije koja smanjuje trošenje ljepila. Za aluminijske legure i meke metale koje je teško zaštititi kemijskim aditivima sumpor-fosfor (koji mogu nagrizati površine obojenih metala), [EMIM][FSI] nudi kemijski kompatibilnu alternativu.

Sažetak ključnih područja primjene

Tablica u nastavku konsolidira primarnu upotrebu [EMIM][FSI] uz specifično svojstvo koje ga čini prikladnim za svaku aplikacijsku domenu.

Rukovanje, sigurnost i praktična razmatranja

Iako je [EMIM][FSI] daleko manje opasan od hlapljivih organskih otapala koje često zamjenjuje, nije bez zahtjeva za rukovanje. Spoj je higroskopan — apsorbira vodu iz okolnog zraka — a otopljena voda utječe na njegov elektrokemijski prozor, viskoznost i vodljivost. Za elektrokemijske primjene koje zahtijevaju performanse na granicama prozora stabilnosti, [EMIM][FSI] treba sušiti pod vakuumom na 60-80°C uz miješanje dok sadržaj vode ne bude ispod 20 ppm mjereno Karl Fischerovom titracijom.

• Čuvati u zatvorenim spremnicima u inertnoj atmosferi (argon ili dušik) kako bi se smanjila apsorpcija vlage i spriječila bilo kakva reakcija s atmosferskim CO₂ koji može promijeniti sastav ionske tekućine tijekom duljeg razdoblja.
• Izbjegavajte produljeni kontakt s kožom — dok [EMIM][FSI] ima nisku akutnu toksičnost, ionske tekućine kao klasa pokazuju biološku aktivnost na staničnoj razini, a istraživači zdravlja na radu još uvijek prikupljaju podatke o kumulativnoj izloženosti.
• Pažljivo rukujte staklenim posuđem i opremom koja se koristi s [EMIM][FSI] — njegova niska površinska napetost znači da agresivno vlaži površine i može ga biti teško potpuno ukloniti s poroznih ili hrapavih površina bez temeljitog pranja otapalom.
• Odlaganje treba slijediti lokalne propise za kemikalije koje sadrže fluor — FSI⁻ anion sadrži fluorosulfonilne skupine koje proizvode nusproizvode koji sadrže fluor nakon spaljivanja i ne smiju se odlagati u standardne tokove vodenog otpada bez odgovarajuće obrade.

Kako istraživanje ionskih tekućina nastavlja sazrijevati, a putevi povećanja proizvodnje [EMIM][FSI] postaju isplativiji, jaz između laboratorijskih performansi i komercijalne primjene postepeno se smanjuje. Njegova kombinacija elektrokemijske širine, niske viskoznosti i toplinske robusnosti pozicionira ga kao jednu od tehnički najopravdanijih ionskih tekućina za prijelaz iz akademskog istraživanja u industrijsku praksu u više sektora.
